一、 用户需求分析：

用户为某地质减灾监测部门，需要在野外某区域容易发生地质灾害的地方安装一系列的监测设备，同时需要将这些监测设备的数据传输到监测指挥中心去，监测指挥中心和现场距离大约40-50公里远。使用传输的有线方式将监测数据传输回去需要投入大量的人力、物力、财力。架设周期长，维护成本大，此种方案已经不太现实。因此用户需要使用无线的方式传输回去。现场的情况如下；

目的地点距离监控中心大约50公里的距离，且被监控所在地与监控中心无法直视（非视距），被监控所在地无4G覆盖，并且无电力供应；

需要监测目的地点水流数据，以便洪水来临时发出预警；需要监测山体滑坡数据；进行视频实时监控（由于视频监控的数据量较大，所占用的传输带宽较高，并且视频监控摄像头的耗电量较大，后期根据现场情况及太阳能供电量决定是否实施）。

二、 无线方案思考与设计

根据以上用户现场的情况描述，使用无线传输的方式已经确定，但是由于现场没有4G运营商信号，不能使用4G设备进行传输，只能使用数字无线网桥的方式进行远距离传输，另外，前端的监测点及中继传输点都没有电力供应，所以在方案设计的时候供电需要采用太阳能供电的解决方案，必要的话还可以搭配风力发电机做电力补充。

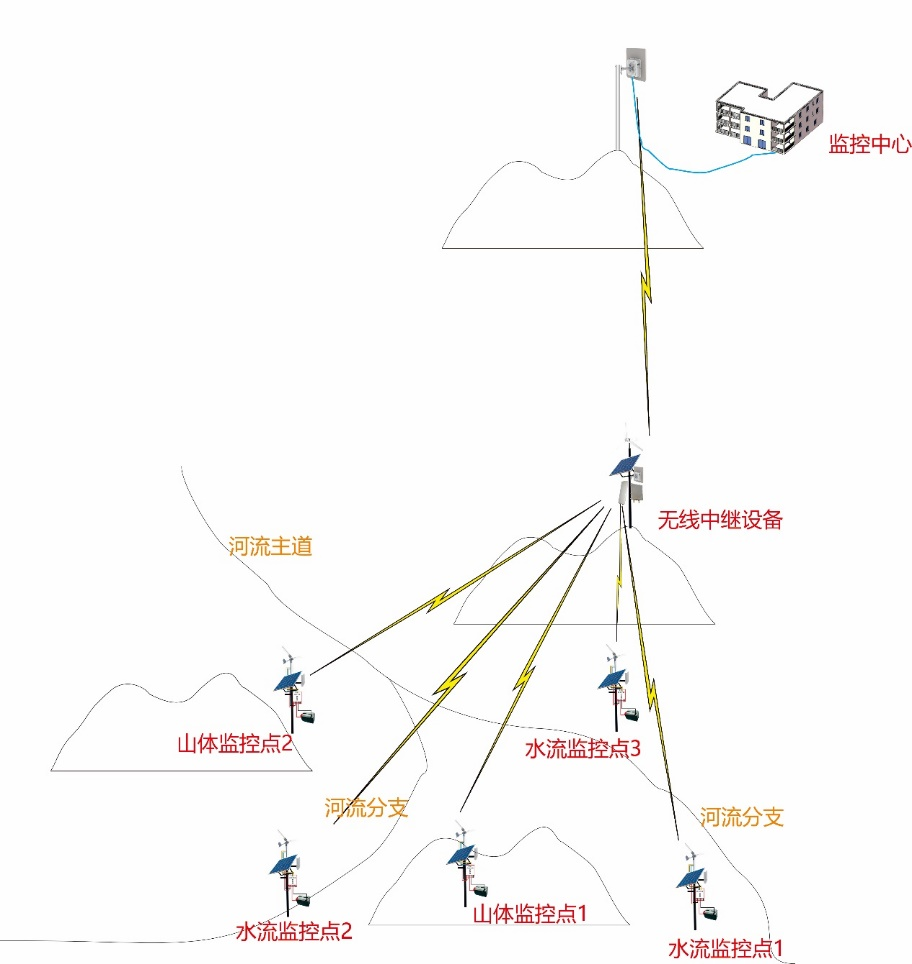

在数字无线传输设备的选型上面，我公司针对此种应用现场推荐使用以下两款设备，SF-5040G系列产品和SF-5823WJ系列产品，根据用户的应用现场，改方案的无线传输拓扑图如下图所示：

根据上述方案图中所示，在前端河谷监测点和滑坡监测点上安装的无线设备由于一般情况下是安装在比较低的位置，不能直接看到远距离的监测指挥中心，所以在一些相近的监测点周围需要选取一个比较高的位置做为中继传输点，先把前端监测点的数据使用无线设备汇总到比较高的中继传输点，再使用一对远距离数字网桥传输到后端监测中心附近比较高的山上，然后通过有线的方式传输到监测指挥中心。

我公司推挤使用的两款数字无线传输设备可满足上述方案中的传输需求，SF-5040G是一款中近距离无线传输设备，适合把前端的监测数据传输汇总到中继传输点，做支线汇总设备使用。前端的监测数据汇总以后，由远距离设备SF-5823WJ这款设备搭配高增益定向天线将数据传输到50公里外的监测指挥中心。

节点所需设备：

水流监控点1、2、3 ：TQ-5040G、风光一体发电储存系统、水流数据采集传感器；

山体监控点1、2    ：TQ-5040G、风光一体发电储存系统、山体数据采集传感器；

无线中继点：TQ-5040G-W、角度天线、TQ-5823WJ、碟状天线、交换机、风光一体发电储存系统；

监控中心：TQ-5823WJ、碟状天线

实现过程：

水流监控点、山体监控点使用SF-5040G将传感器采集到的数据传送到位于高点的无线中继设备点，无线中继设备点处有SF-5040G-W配合外置角度天线接收来自水流、山体监控点的传感器信息；然后通过交换机将信息对接到远距离无线网桥SF-5823WJ上发射，处于50KM之外的至高接收点设置一台同样的SF-5823WJ（配对SF-5823WJ设备的传输路径无阻挡），使用数据电缆或者光纤将接收到的信息传输到监控中心。

本方案中，如果后期考虑加入实时视频监控系统，可在现有无线网络基础上，在监控点增加摄像头，监控中心增加视频储存设备即可实现，无需额外的传输设备。
