一、项目背景分析与需求。

    山南是西藏自治区下辖的一个地级市，地理位置位于东经90°14′~94°22′、北纬27°08′~29°47′之间，位于冈底斯山至念青唐古拉山以南，雅鲁藏布江干流中下游地区，北接西藏首府拉萨，西与日喀则市毗邻，东与林芝市相连，南与印度、不丹两国接壤，山南拥有600多公里长的边界线，具有十分重要的战略位置，平均海拔3700米，有“藏南谷地”之称，是中国的西南边陲。

由于西藏的特殊地理环境，饮用水资源就显的特别宝贵，对于水源地的保护也是势在必行。

    西藏自治区国家水资源监控能力建设项目已于2015年全面启动，主要是开展取用水监控体系、水功能区域控制体系、水资源监控管理信息平台三项建设，为藏区落实最严格水资源管理考核提供支撑。但是之前采用的有线光缆由于施工难度大，埋设较浅，使用时间不长就出现了很多问题，光缆被野生动物破坏，不能继续使用，如果要再次铺设有线光缆的话，施工周期太久，需要耗费大量的人力、物力、财力。因此需要施工周期短，架设便捷的传输方式，据此，我公司推荐用户使用无线传输的解决方案。

二、方案思考与设计

用户的使用现场在西藏自治区的山南市，主要用在于对水源地周边情况进行视频监控，前端的三个监控点没有市电，需要使用太阳能供电。三个监控点需要传输到监控中心去，由于三个监控点到监控中心不能直接看到，需要中继一次，同时在中继点也有一路图像需要传输到监控中心去。现场如下图所示：

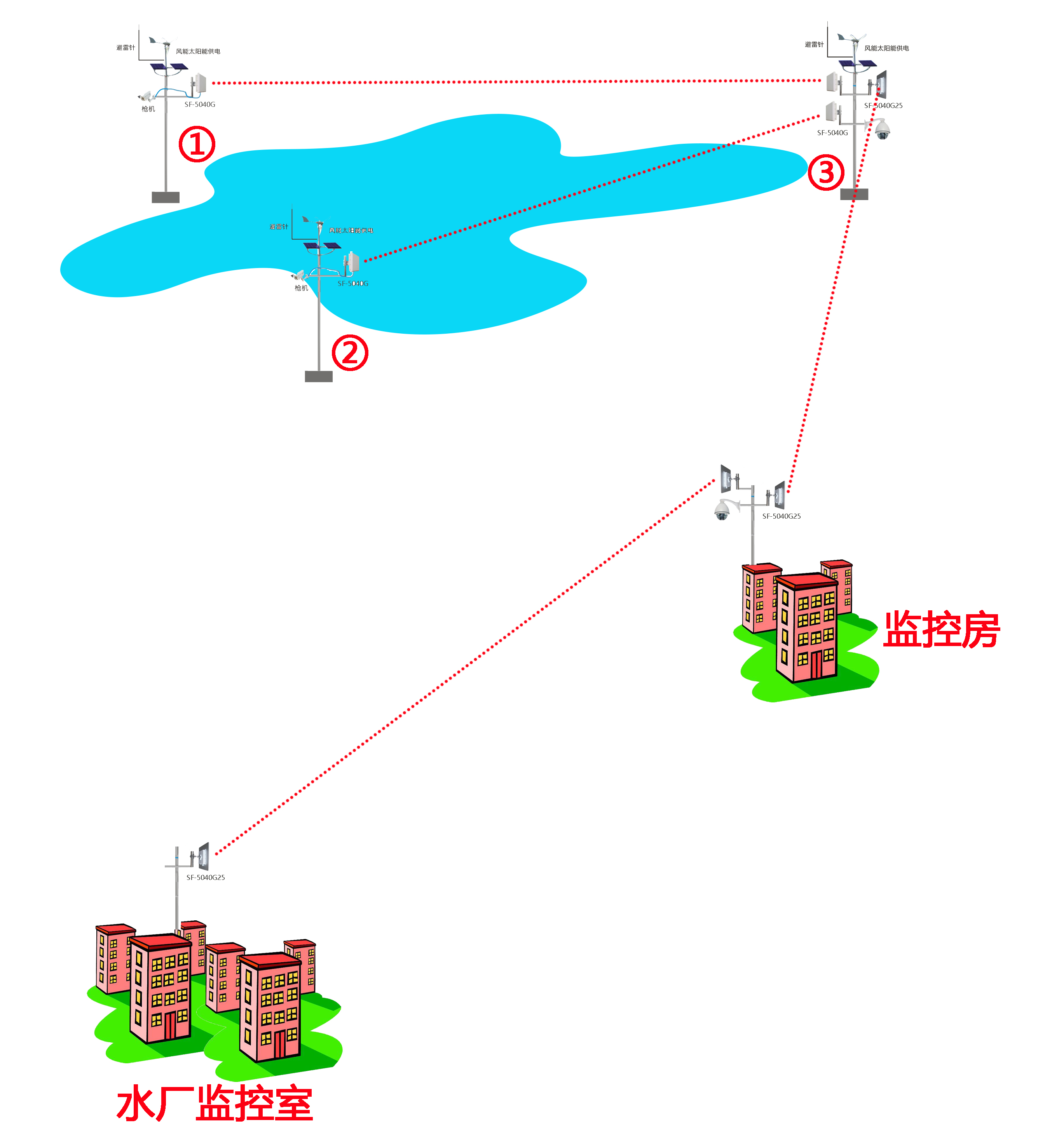

在用户的使用现场，1、2、3号点为水源监控点，1号点安装一台高清数字枪型摄像机，视频信号先传输到3号点；2号安装一台高清数字枪型摄像机，视频信号先传输到3号点；3号安装一台高清数字球型摄像机，同时把另外两路视频信号使用交换机进行汇总，汇总以后由于不能直接看到水厂监控到，所以先传输到监控房的位置，然后再接入一路球型摄像机的视频信号，最后统一传输到水厂监控室。根据用户的现场实际情况需求，推荐使用我公司的ST5040G和ST5040G25G两款产品，其中SF-5040G做近距离传输，SF-5040G25做远距离点对点无线传输，1、2、3号点因为没有市电，所以配置太阳能风电互补供电系统。现场使用无线设备进行传输的拓扑图如下所示：

三、具体方案实施与配置

由于用户的安装地区比较特殊，平均海拔都在4200米以上，所以在以下的方案实施说明中针对每个点位做具体说明：

1、1号监控点如右图所示：主要安装一台网络枪机，一台SF-5040G数字无线网桥，一套太阳能风电互补供电系统，根据计算1号点用记功耗大约在40W左右，根据当地的日照时间和阴雨天数计算出需要配套的太阳能电池板功率要300W，为了保证在阴雨天也能正常工作，所以同时搭配了一套风力发电系统，来做为太阳能供电的有效补充。

2、2号监控点的情况与1号监控点的情况完全一样，所以可以参照1号点的情况，设备的配置和数量都是一样的。

3、3号监控点的情况与前两个点不一样，3号点的设备安装情况如右图所示：该点使用的设备比较多，包括三台数字无线网桥和一台网络球型摄像机，其中两台网桥的型号为SF-5040G，分别接收1号和2号的视频信号，另外一台网SF-5040G25数字无线网桥则做为发射设备，将三路视频信号发射到中继点的监控房。根据设备情况计算出该点位的用户功耗为60W，根据当地的日照时间和阴雨天数计算出需要配套的太阳能电池板功率要600W，为了保证在阴雨天也能正常工作，所以同时搭配了一套风力发电系统，来做为太阳能供电的有效补充。

4、中继点监控房需要接收从3号点传输过来的3路视频信号，同时还要把本地的1路视频信号用交换机汇总后再传输到水厂监控室，由于有市电，所以不需要再别配太阳能供电系统。中继点由于是二层楼房，在高度上可能不够，为了保证达到更好的无线传输效果，建议用户在楼顶上建一个小高台，可将无线设备安装在小高台上。

5、水厂监控室的主要作用就是安装一台无线设备，接收来自前端的视频信号，在监控机房安装一台NVR，从而对前端的视频图像进行观看和储存管理。监控中心NVR配置2TB空间存储硬盘，能够满足4路监控图像15天的录像需求。
