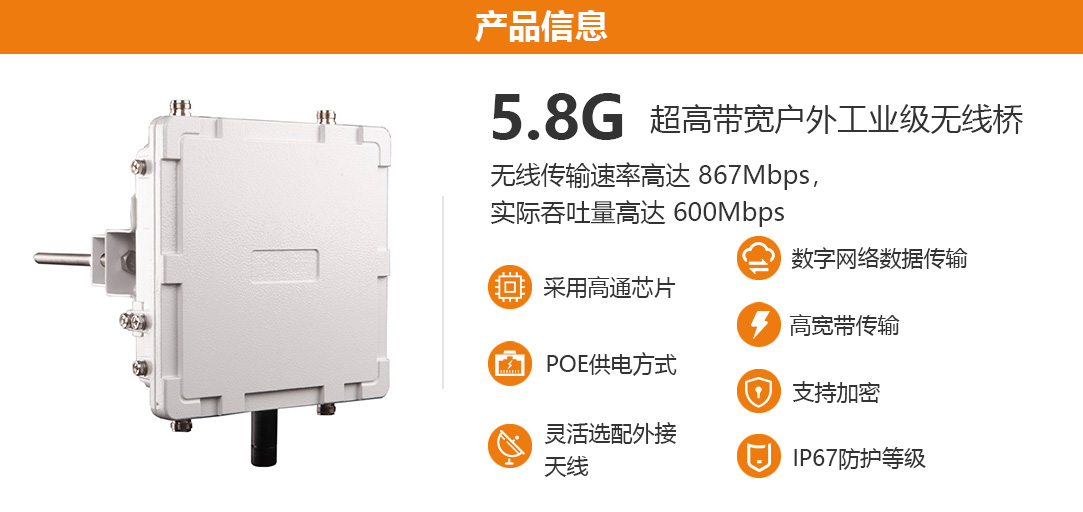

TQ-5000MS 系列产品是企业级和运营商级 802.11n 室外无线基站，为无线系统供应商提供 PtP 点对点/PtMP 点对多点/热区无线覆盖热点系统构建和运营中的应用。产品采用 2.4GHz 和 5GHz 双频多模块设计，单个无线模块传输速率可达 320Mbps，带宽可达 160Mbps;多个无线模块可以达到 640Mbps 的传输速率，带宽可以达到 320Mbps，轻松解决远距离传输应用带宽不足的问题。可应用于校园无线室外覆盖互联网接入、无线监控远距离传输、工厂间数据传输骨干、城市无线互联网覆盖和大面积无线监控图像传输聚合...和其他系统构建应用程序。

TQ-5000MS 系列提供三种产品功能类别：

1. 多点连续中继跳变，低损耗骨干带宽功能：

每次中继跳转减少约 5-8Mbps，第五次跳转后传输带宽不再降低，可以保持在 120Mbps 带宽以上，同时具有 10 次跳转后小于 10ms 的低延迟特性。TQ-5000MS-03H 具有 3 个无线模块，因此可以构建 3 个连续中继跳线骨干，以提供不同的传输方向和更大的带宽进行聚合。

2. 连续中继跳 + Mesh 多路径自愈网络功能：

针对运营商层面对无线互联网接入服务或大规模无线监控传输的需求，提出了 WiFi MIMO 多路径 Mesh 无线网络解决方案产品。它主要采用 Mesh 网络传输功能以及传输链路自动选择或修复、自动组网的特点，解决一般网络系统的链路故障问题。

3. 连续中继跳 + Mesh 多路径自愈网络 + 支持高速移动传输功能

专为具有大规模无线高速移动传输应用需求的运营商而设计，例如城市道路或高速公路上的无线高速移动监控传输、铁路上的高速移动数据传输、地铁上的高速移动数据传输，甚至高速铁路上的高速移动数据传输。通过 Mesh 网络系统的 Mesh 网络特性、多点跳线骨干的大带宽特性，以及专门设计的 Mesh Client 功能特性，高速移动数据可以在 Mesh 网络系统的 Mesh 网络上快速自动选择传输路径。

在大规模网络骨干系统建设需求的情况下，可以选择配置 Mesh 网络功能，通过以下特殊作机制提供网络传输：

A.使用 OSI（开放系统互连参考模型）

B. 自动搜索最佳传输路径机构

C. 自动断开连接和搜索恢复路径机制

D. 自动网络流量均衡机制

E. 自动更新 Mesh 网络系统节点信息

F. 自动扫描并选择频道以自动连接

G. 通过网关或服务器自动更新系统设置

H. 自动组织形成云网络

J.支持信号、传输速率等逻辑运算，高速漫游传输

K.支持大带宽 Mesh 网络传输

L. 支持多种网关导出备份功能

配备 Mesh 多路径 Hi-mobile 高速移动网络传输功能（可选软件功能）

通过多点中继和 Mesh 网络功能，结合 Hi-mobile 高速移动作设置，可以构建 Mesh Hi-mobile 高速移动传输网络，提供 200Km/s 和 100Mbps 的移动无线传输带宽，满足高速移动传输的应用需求。

Mesh Mobility 网络的四层传输具有以下连接特性：

1. Mesh 网关（Mesh multi-path network gateway exit）：整个 Mesh 网络系统的最高级别，负责整个 Mesh 系统设备的注册和登录以及数据更新管理，并起到所有系统传输数据和网关出口到外部网络的最终收集点的作用。

2. Mesh Point（Mesh 多路径网络骨干节点）：它起到整个 Mesh 网络系统的网络传输骨干层的作用，负责连接到上层的“Mesh 网络网关出口”。同时，Mesh 网络的所有骨干节点都可以相互通信，“相互连接，形成 Mesh 多路径骨干网络”，提供大带宽的骨干网络。此外，它还可以提供一个传输出口，成为下一层的“Mesh 网络接收节点”，属于整个 Mesh 网络系统的第二层。

3. Mesh 接入点（Mesh 多路径网络接收节点）：可连接上层“Mesh 网络主干节点”和上层“Mesh 网络网关出口”。同样，“Mesh 网络接收节点”也可以相互通信，“形成 Mesh 网络接收骨干网络”。最重要的作功能是负责下层“Mesh 网络客户端”的无线连接服务，并上传到上层传输出口。它属于整个 Mesh 网络系统的第三层。

4. 移动站/客户端（Mesh 网络移动站）：主要用于高速移动客户端传输端，根据“Mesh 网络网关出口”的网络系统信息和“Mesh 网络骨干节点”和“Mesh 网络接收节点”等 Mesh 多路径 Mesh 网络系统的最佳路径，进行无线数据上下行传输和漫游。

● 灵活选择无线骨干安装方式

TQ-5000MS 系列集成了多个无线模块接口，并引入了核心的多数据交换技术。每个无线接口都可以单独设置，以满足不同的无线连接传输目的。多个无线模块接口之间的快速数据交换技术，即使数据流通过多个无线中继跳线站或多个无线模块接口，仍然可以提供稳定的大带宽骨干和流畅的低延迟数据包传输。

● 高性能无线骨干设计

通过引入新一代 802.11n MIMO 技术，TQ-5000MS 可以在 40MHz 扩频设置下为每个无线模块接口提供高达 300Mbps 的传输速率和 160Mbps 的实际带宽。通过缩短数据包等待保护间隔机制和数据包集成传输设置，可以进一步提高数据包传输效率和骨干传输的总带宽，达到 900Mbps 的无线骨干传输速率和 320Mbps 的实际有线带宽。

● 安全灵活的客户端连接管理

灵活的 QoS （服务质量） 设置为用户提供无线带宽连接管理。TQ-5000MS 系列完美地结合了中央 RADIUS 服务器和数据加密技术，为每个无线客户端设备提供安全的无线连接服务。

● 具有 Mesh 网络功能（可选软件功能）

TQ-5000MS 系列产品是企业级和运营商级 802.11n 室外无线基站，为无线系统提供商提供 PtP 点对点/PtMP 点对多点/热区无线覆盖热区系统构建和运营中的应用。产品采用 2.4GHz 和 5GHz 双频多模块设计，单个无线模块传输速率可达 320Mbps，带宽可达 160Mbps;多个无线模块可以达到 640Mbps 的传输速率，带宽可以达到 320Mbps，轻松解决远距离传输应用带宽不足的问题。可应用于校园无线室外覆盖互联网接入、无线监控远距离传输、工厂间数据传输骨干、城市无线互联网覆盖和大面积无线监控图像传输聚合...和其他系统构建应用程序。

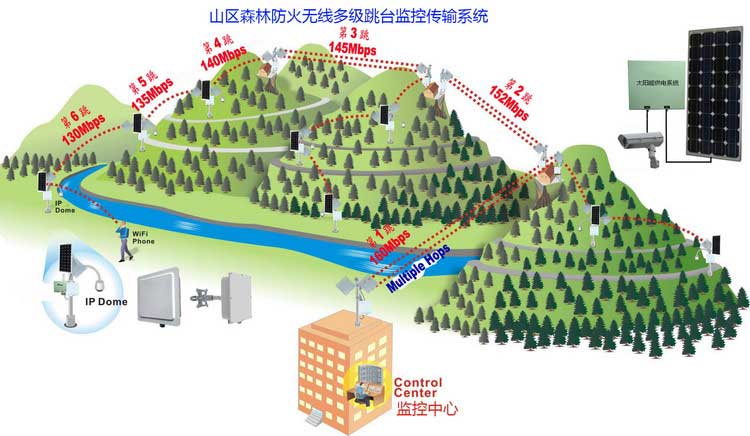

产品应用实例 1：

产品应用实例 2：

产品应用实例 3：
